Capteur pression MAP sensor GM 0-4 bars + prise

Capteur pression / MAP sensor GM 0-4 bars

Ce capteur de pression d'admission d'air moteur est de type magnéto-résistif : il est constitué d'une céramique ayant des résistances de mesure qui sont sensible à la pression (positive) et à la dépression (négative). Ce composant transforme proportionnellement l'information de pression / dépression en signal électrique entre 0 et 5 volts (voir tableau de correspondance ci-dessous).

Ce capteur MAP (Manifold Absolute Pressure) est compatible avec les boitiers programmable Sybele (Challenger 5 et 6). Il va permettre d'adapter le temps d'injection et de faire varier l'avance à l'allumage.

Attention, il s'agit d'un capteur de pression absolue, c'est-à-dire qu'il lit la pression à partir du vide parfait (0 bar) et non de la pression atmosphérique (1 bar). Ce capteur de pression de suralimentation mesure jusqu'à 3 bars.

Pour une mesure allant jusqu'à 2 bars, il faut : Capteur MAP 0-3 bars

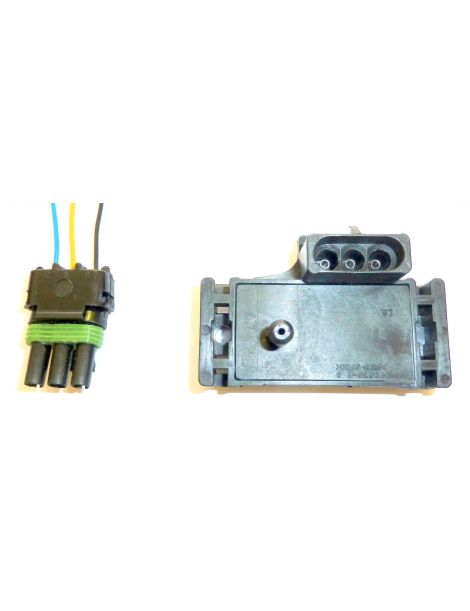

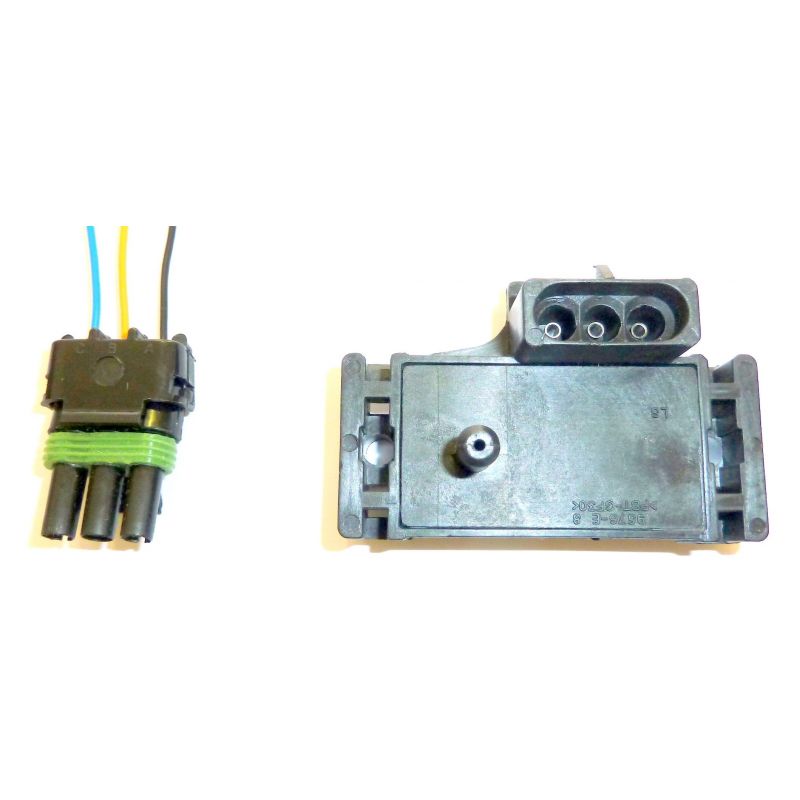

Capteur livré avec sa prise (identique au capteur 0-4 bars).

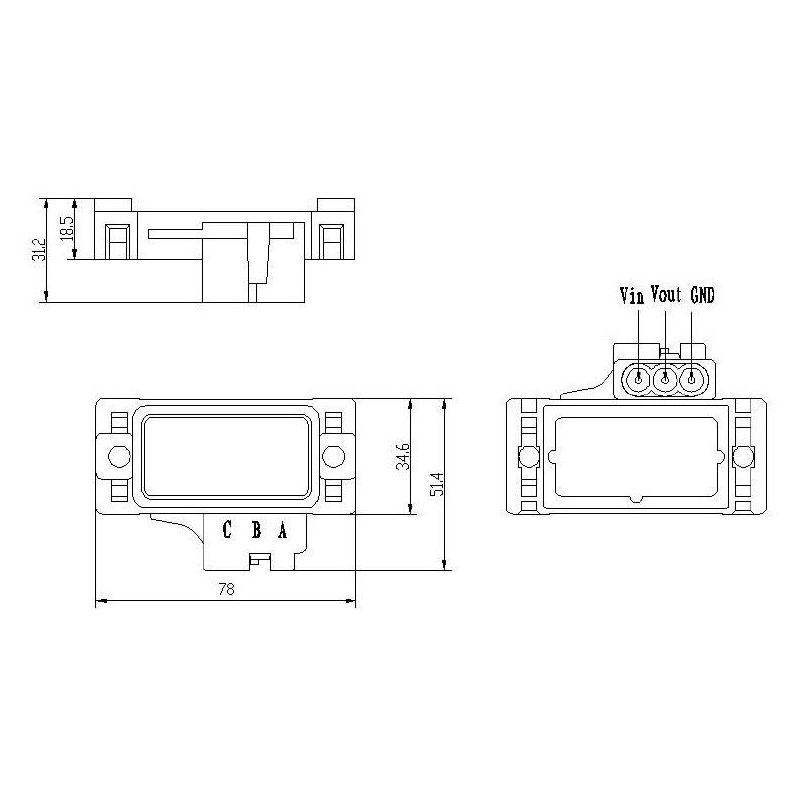

Branchements électrique :

• A: masse
• B: tension sortie (signal)
• C: tension entrée (alimentation)

Table de conversion :
